一、功能特點：

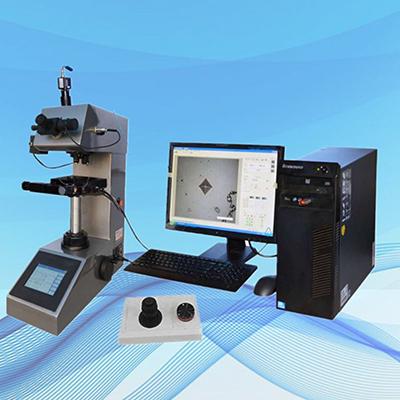

HYHVS-5ZT2.1數顯維氏硬度計是光、機、電一體化的高新技術產品，電子加力，采用閉環式加載自動控制系統，試驗力精度高，示值的重復性及穩定性好。采用5.6吋觸摸屏,配備數顯測微目鏡，不用查表，也不用輸入壓痕對角線，在屏幕上能顯示試驗力、壓痕長度、保荷時間、測量次數，操作時只要測量壓痕按目鏡按鈕，即可自動計算出硬度值并顯示在屏幕上。具有雙通道光學接口，用戶可選配計算機和CCD圖像測量系統，通過測微計和CCD系統可同時對試樣進行觀測。壓痕圖像投影到計算機上，在計算機上自動或手動測量壓痕，自動顯示和報出硬度值，可打印壓痕圖像和硬度曲線，測量出有效硬化層的厚度，便于分析和研究。
二、應用范圍：
黑色金屬、有色金屬、IC薄片、表面涂層、層壓金屬；玻璃、陶瓷、瑪瑙、寶石、薄塑料等；碳化層和淬火硬化層的深度及梯度的硬度測試。
三、技術參數：
|
型號 |
HYHVS-5ZT2.1 |
|
|
試驗力 |
kgf |
0.1kgf,0.2kgf，0.3kgf，0.5kgf,1kgf,,2kgf，3kgf，5kgf |
|
N |
0.98N,1.96N, 2.94N, 4.90N,9.80N,19.6N,29.4N,49N,98N |
|
|
硬度測試范圍 |
4.9HV~3065HV |
|
|
試驗力施加方法 |
自動（加載/保荷/卸載） |
|
|
物鏡和壓頭切換 |
自動切換 |
|
|
數據輸出 |
內置打印機，RS232接口 |
|
|
物鏡 |
10× ， 40× |
|
|
目鏡 |
10×數顯測微目鏡 |
|
|
總放大倍數 |
100× ， 400× |
|
|
分辨率 |
0.25μm ，0.0625μm |
|
|
保荷時間 |
0~60s |
|
|
光源 |
鹵素?zé)艄庠?/span> |
|
|
試樣最大高度 |
230mm |
|
|
壓頭中心至機壁距離 |
130mm |
|
|
電源 |
AC220V，50Hz |
|
|
執行標準 |
ISO 6507，ASTM E92，JIS Z2244，GB/T 4340.2 |
|
|
外形尺寸 |
530×280×660mm，外箱尺寸620×450×740mm |
|
|
重量 |
凈重約80kg，毛重100kg |
|
四、標準配置：
|
名稱 |
數量 |
名稱 |
數量 |
|
儀器主機 |
1臺 |
10×數顯測微目鏡 |
1只 |
|
金剛石維氏壓頭 |
1只 |
10×，40×物鏡 |
各1只 |
|
大、小V型塊 |
各1塊 |
電源線 |
1根 |
|
水平調節螺釘 |
4只 |
水平儀 |
1個 |
|
保險絲1A |
2個 |
鹵素?zé)?span>12V、15~20W |
1個 |
|
內六角扳手2.5mm，3mm |
各1把 |
螺絲刀 |
1把 |
|
標準硬度塊700~800 HV1 |
1塊 |
坐標試臺 |
1塊 |
|
標準硬度塊400~500 HV5 |
1塊 |
平口鉗 |
1臺 |
|
薄板附件，細軸試臺 |
各1塊 |
產品合格證 |
1份 |
|
防塵罩 |
1只 |
打印機說明書 |
1份 |
|
|
|
產品說明書 |
1份 |
五、系統簡要描述
維氏硬度測量軟件配合顯微維氏硬度計和自動掃描臺，可以實現實時觀察測量硬度值?？梢允謩?dòng)測量和自動測量，測量過程快速準確。
六、電動掃描臺參數:
電動工作臺采用進口直線電機，高精度，高可靠性，可手動，可微機控制，也可操作桿操作， 三位一體，移動行程大。
系統組成：步進電機驅動機械載物臺、控制器、操作手柄
●控制器電源輸入：交流 220V，50~60Hz，功率 30VA
●控制器通訊接口RS232 ●控制器重量：約2.8Kg
●電動載物臺尺寸：約 120*130（mm） 電●動載物臺 X/Y 移動范圍：≥ 50*50（mm）
●最小步長（分辨率）：X、Y 。2.5um
●重復精度：X、Y 方向≤2um
●限位開關X,Y,四個。
●手動控制支持
●移動速度五檔可調
操作方式：計算機程序控制或手動控制手柄電機驅動、自動硬度圖像測量系統(半自動/全自動硬度計) 是先進的專業硬度圖像測量系列產品,本系統直接控制硬度計主機及硬度計自動物臺，可對試樣按設定軌跡進行自動位移并讀數，實現自動轉塔、自動加載、自動位移、自動讀數等智能化功能。滿足高端用戶需求。
一）主要功能（不同版本軟件，功能有所差別）
系統聯動：通過硬度計串口通訊，實現系統與硬度計聯動。包括軟件實時控制硬度計調整亮度、切換鏡頭、加載等。
壓力聯動：硬度計壓力轉換后，系統感知壓力變化并適時調整。
轉塔聯動：軟件控制硬度計進行物鏡—壓頭之間相互切換，無須人工控制硬度計。加載聯動：軟件控制硬度計進行加載，無須人工控制硬度計。
測量聯動：軟件控制硬度計轉塔、加載并直接讀取維氏硬度值。平臺聯動：專業的自動平臺及控制，完全由系統控制。
